您現在的位置：首頁 > 產品展示 > Tray盤載具收放板機系列 > HK-820載具自動放板機

產品視頻：

產品名稱：

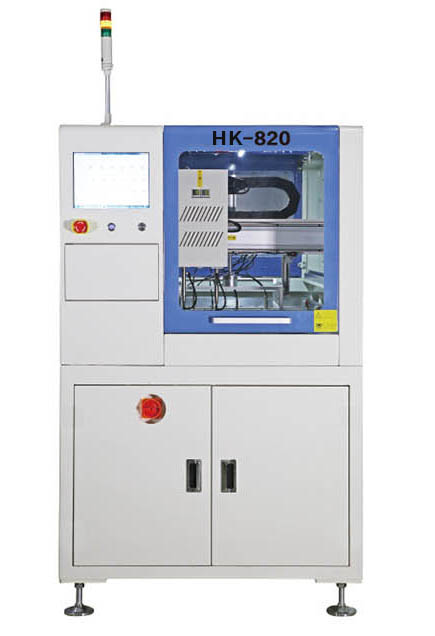

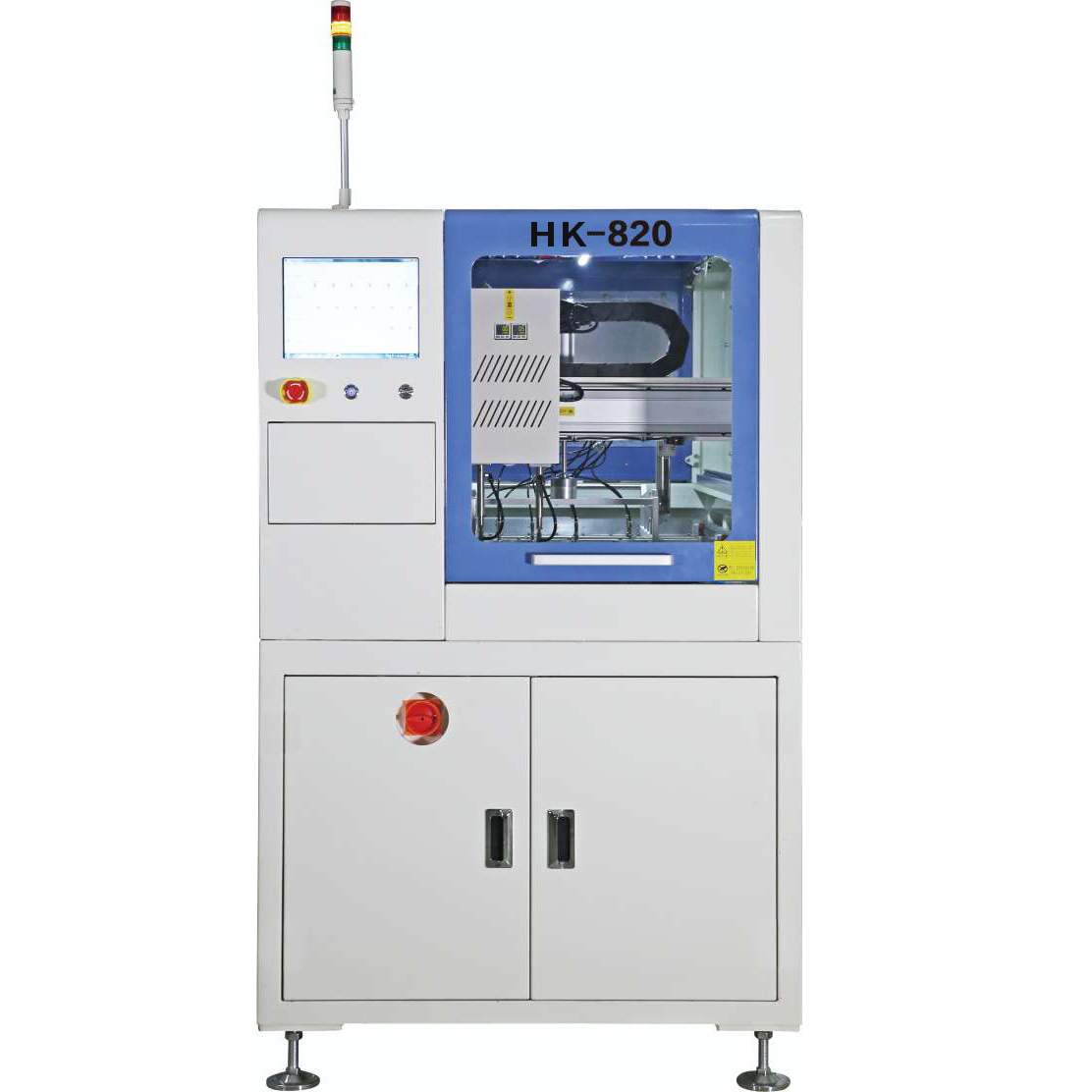

HK-820載具自動放板機

KE820主要用于對接分板機和插件機或DIP產線不可缺少的自動化設備。上接分板機切割好的聯片PCBA板，下接波峰焊回流回的載具, 配備XYZR軸及180度翻轉機構, 對分好的PCBA按序放入載具內，實現產線自動化，節省人力的同時減少人員接觸電子產品，提升產品品質。

分享：

資料下載：

產品詳細：

KE820主要用于對接分板機和插件機或DIP產線不可缺少的自動化設備。上接分板機切割好的聯片PCBA板，下接波峰焊回流回的載具，配備XYZR軸及180度翻轉機構，對分好的PCBA按序放入載具內，實現產線自動化，節省人力的同時減少人員接觸電子產品，提升產品品質。

載具擺板


進出示意

180度翻板 .jpg
180度翻板

進口模組

XYZ行程	500* 800*80mm	放板范圍	Min:55mm Max:450 400mm
傳輸方向	左進右出	外形尺寸	L:800 D:1500 H:2000mm
產能	600-1200pcs/hr	載具尺寸	Max:450*400MM
放板角度	任意角度	伺服系統	Ac伺服電機
擺板速度	2- 5sec/pcs	重量	約600Kg
定位精度	0.02mm	輸入電源	AC200V/60Hz
絲桿導軌	HIWIN精密導軌	電力消耗	2Kw
人機界面	12寸觸摸屏	空氣消耗	1 0N1/Min
