    產品名稱:

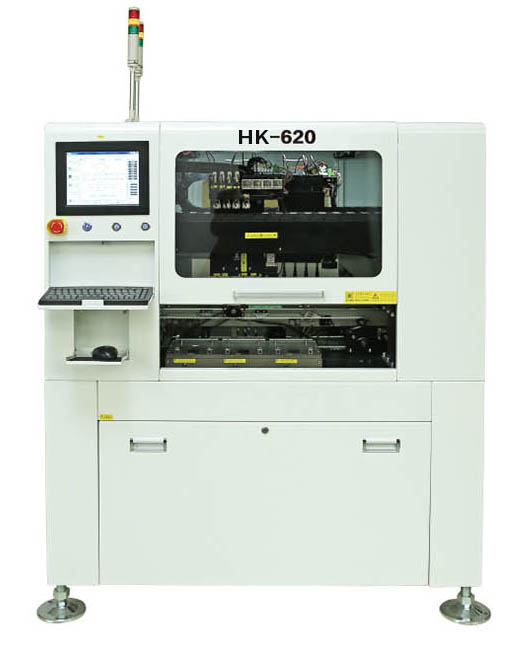

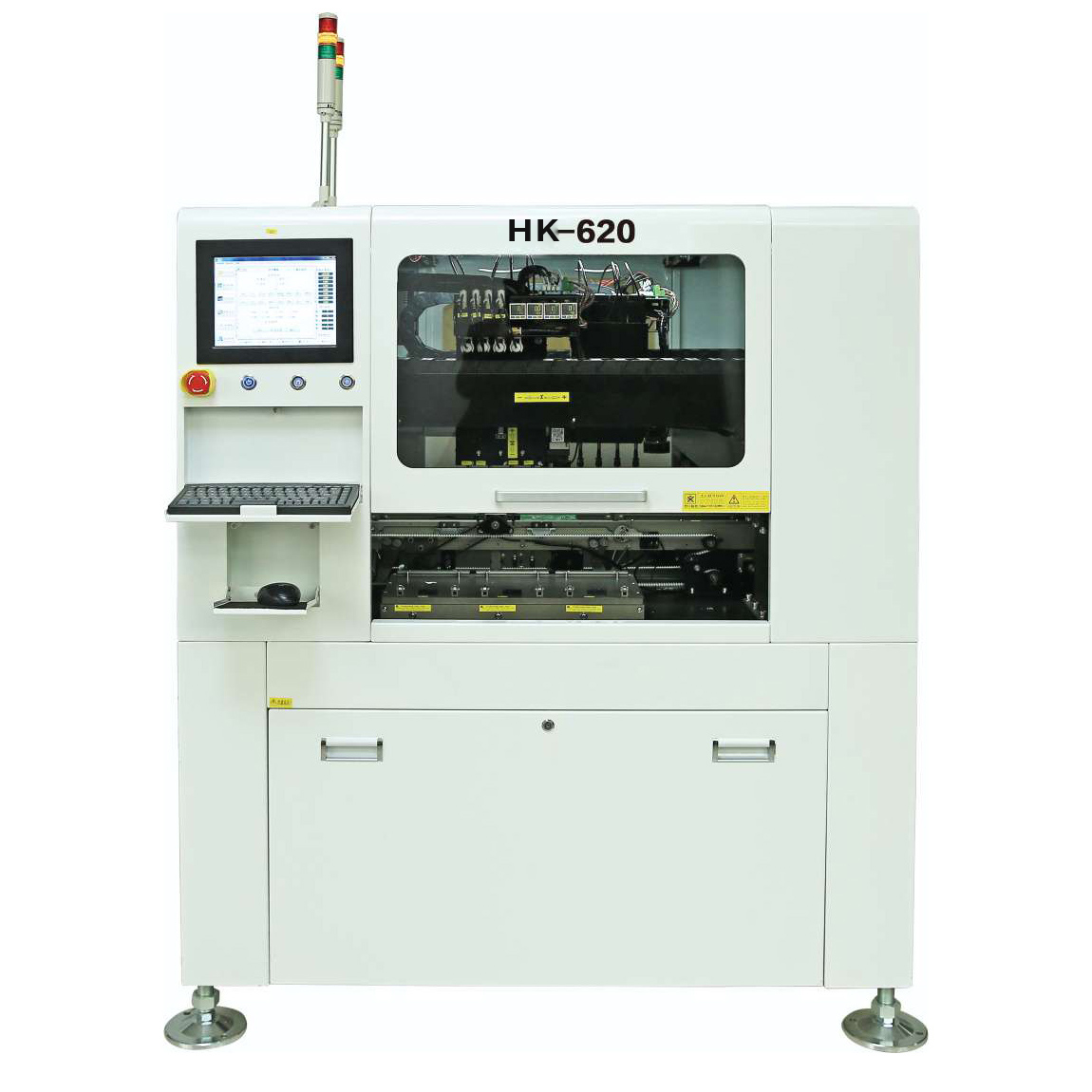

    HK-620全自動雙軌貼標機

    設備可采用In-line/Off-Line方式。XY軸采用伺服模組,精度高,速度快.可實現打印好的卷裝標簽的吸附貼裝.配置打印機可實現即印即貼功能。

    分享:
    資料下載:
    產品詳細:







    ●設備可采用In-line/Off-Line方式.

    ●XY軸采用伺服模組,精度高,速度快.

    ●可實現打印好的卷裝標簽的吸附貼裝.

    ●配置打印機可實現即印即貼功能.

    ●配置讀碼器,可讀取驗證或上傳條碼信息.

    ●Z軸可適應PCBA上不同高度貼附標簽.

    ●標配8組貼裝頭,可同時吸附1- 4張標簽.

    ●每組貼裝頭配備獨立真空檢測,防止漏吸、落標.

    ●可聯機數據庫系統,實現上傳,反饋條碼信息.


    標準四頭
    四頭絲桿獨立Z軸,上下行程60mm,適 應不同高度標簽及異型器件貼附。


    頂板夾板功能
    配備夾板裝置,保證每片板的定位精度,頂板機構便于生產比較薄及變形的PCBA板。


    軌道寬度調整
    自動軌道寬度調整裝置,調用程序時,軌道自動調整到程序設置寬度,換線更輕松。


    吸嘴快換
    無需工具吸嘴快速拆裝,可兼容JUKI吸嘴,針對個別標簽無需訂制吸嘴,質量可靠并快捷節約使用成本。


    在線翻板系統
    采用雙軌雙段進板,同時加工兩塊PCB ,正反面加工無需再增加額外翻板機,節省空間,提高產能。


    HK- 620技術參數


    XYZ行程

    700*450*60mm( -軌)

    最大貼標范圍

    500*350mm(-軌)


    700*450*60mm(二軌)


    500*350mm(二軌)

    標簽尺寸

    Min:5*5mm
         Max:50* 100mm

    外形尺寸

    L:1320 W:1620 H:1800

    產能

    2000-6000pcs/hr

    主機控制

    工業電腦

    貼標角度

    任意角度

    伺服系統

    三菱伺服( 200W )

    出標數量

    1-15pcs/行

    重量

    約1100Kg

    剝標方式

    智能送料器

    輸入電源

    AC200V/60Hz

    貼標速度

    0.8-1.5sec/pcs

    電力消耗

    3Kw

    識別功能

    OCR, 1D,2D,MARK,糾偏

    空氣消耗

    1ON1/Min

    定位精度

    0.01 mm

    人機界面

    10寸工業屏

    絲桿導軌

    HIWIN精密導軌

    操作環境

    WINDOWS 7

    軌道調寬

    自動調軌

    權限區分

    密碼鎖
