    產品名稱:

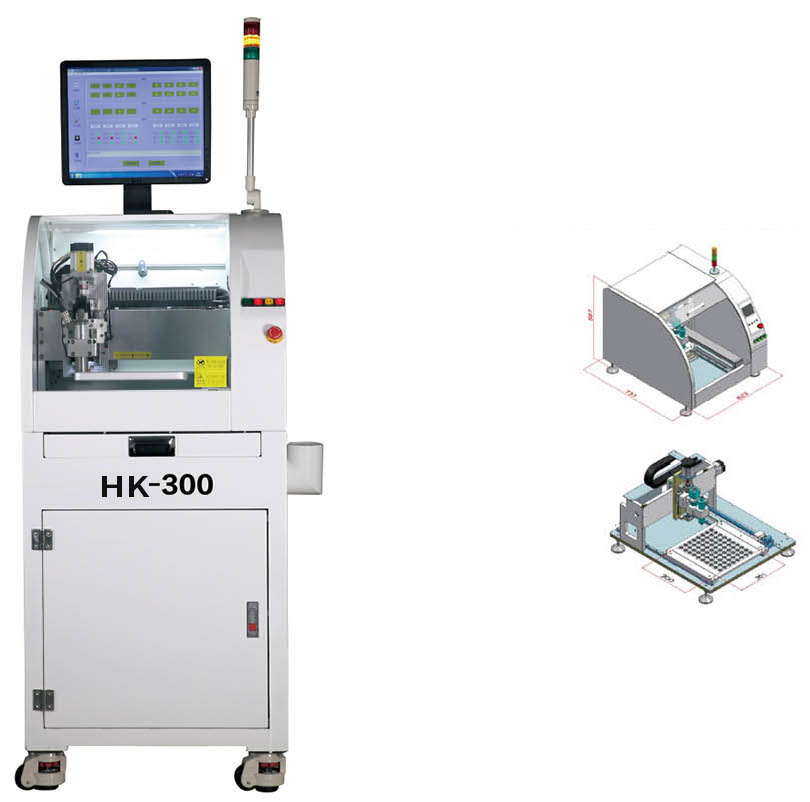

    HK-300臺式分板機

    HK-300系列是一款利用銑刀高速旋轉的桌上型PCB分板機。該設備不僅占地面積小,節約空間,配備高速進口主軸,AC伺服電機和CCD視覺編程

    可執行直線,L型,U型,圓形,弧形等切割路徑切割應力小,精度高,穩定性好,是替代人工折板和V-CUT分板的首選設備。


    分享:
    資料下載:
    產品詳細:


    HK-300系列是一款利用銑刀高速旋轉的桌_上型PCB分板機。該設備不僅占地面積小,節約空間,配備高速進口主軸,AC伺服電機和CCD視覺編程,可執行直線,L型,U型,圓形,弧形等切割路徑切割應力小,精度高,穩定性好,是替代人工折板和V-CUT分板的首選設備。


         HK- 300技術參數

    編號

    項目

    技術參數

    01

    工作臺尺寸

    320MM X 31 OMM X 50MM

    02

    切割范圍

    300MM X 280MM X 50MM

    03

    絲桿/導軌

    HIWIN精密研磨滾珠絲桿導軌

    04

    定位精度

    土0.01 mm

    05

    伺服系統

    Ac伺服電機( 200W )

    06

    主軸電機

    SycoTec 250W高速電機

    07

    主軸變頻

    SycoTec 4424驅動器

    08

    主軸轉速

    2000- 60000rpm/min

    09

    主軸刀具

    0.8mm~3mm

    10

    切割速度

    0~100mm/sec

    11

    切割功能

    可執行直線,圓弧,圓的切割

    12

    集塵方式

    可選下集塵&上集塵

    13

    集塵機尺寸

    650mm* 500mm* 550mm

    14

    電源功率

    220V 2kw(含集塵器)

    15

    機臺尺寸

    737 mm*623mm*587mm

    16

    機臺重量

    250kg

    17

    吸塵器重量

    150kg
